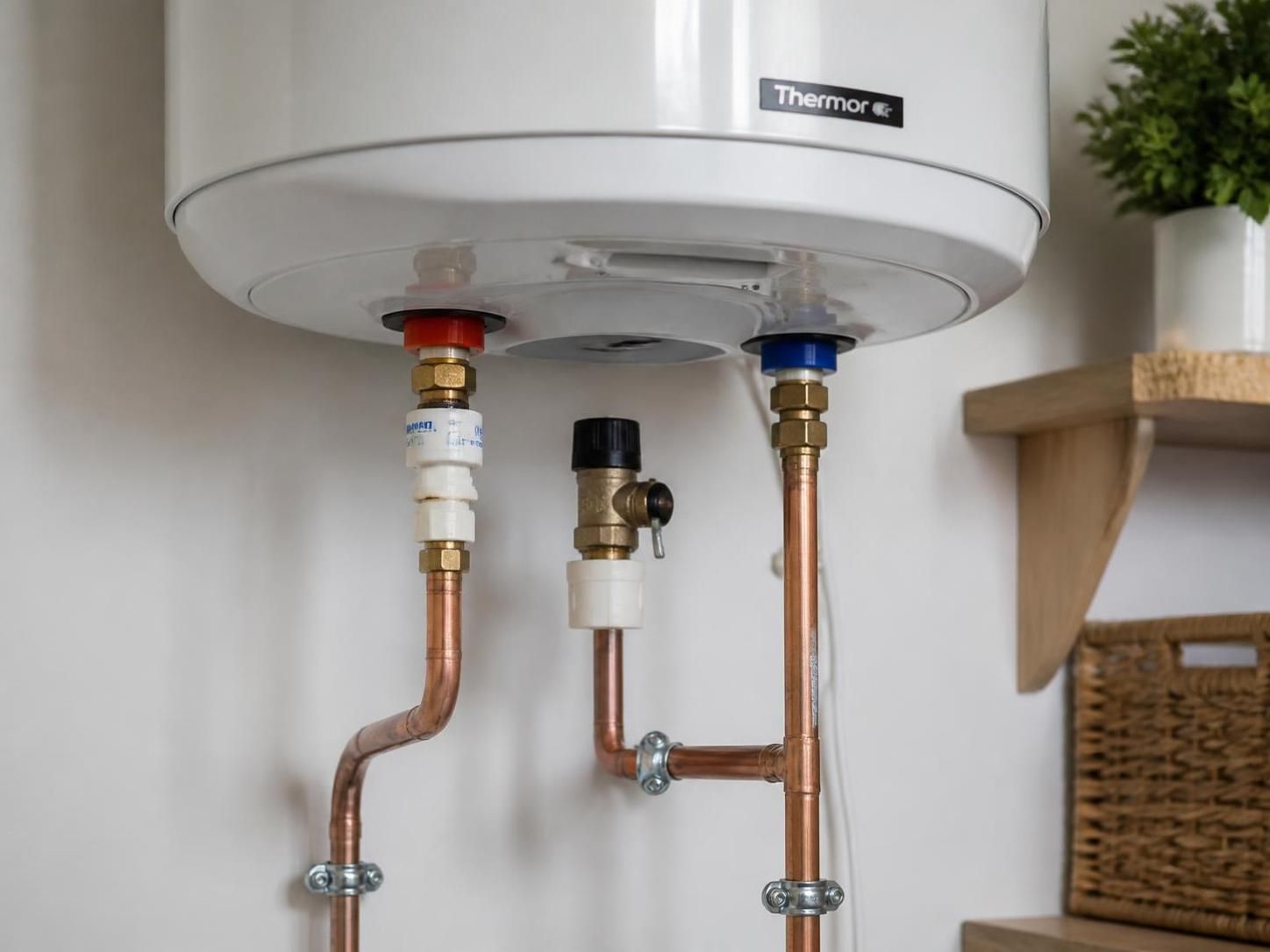

Sécurité en plomberie : comprendre le raccordement diélectrique du chauffe-eau et comment l’installer correctement

Un chauffe-eau neuf peut être correctement fixé, raccordé à un groupe de sécurité récent et alimenter toute la maison en eau chaude, tout en présentant une faiblesse invisible : la rencontre directe de métaux différents. Lorsque le cuivre du réseau entre en continuité avec les éléments acier du ballon, l’eau peut devenir le support d’un phénomène électrochimique lent. Cette corrosion galvanique ne provoque pas une panne immédiate. Elle fragilise plutôt les filetages, marque les raccordements d’oxydation et peut finir par créer une fuite dans un endroit peu accessible.

Le raccord diélectrique répond précisément à ce risque. Cette petite pièce crée une rupture électrique entre les métaux, sans empêcher la circulation de l’eau. Son installation reste accessible dans de nombreux cas, à condition de respecter l’ordre des composants, le sens des raccordements et les règles fondamentales de sécurité électrique. Dans un logement ancien équipé de cuivre comme dans une rénovation utilisant du PER ou du multicouche, le bon montage dépend avant tout des matériaux réellement présents autour du ballon.

En bref

• Le raccord diélectrique limite la corrosion galvanique entre une cuve ou des tubulures en acier et un réseau en cuivre.
• La sortie d’eau chaude, identifiée par le repère rouge, est prioritaire pour installer cette protection.
• Sur une installation majoritairement en cuivre, deux raccords sont recommandés, un sur chaque connexion du chauffe-eau.
• Le raccord côté eau froide se place directement sur l’entrée bleue, avant le groupe de sécurité.
• La cuve doit être entièrement remplie et purgée avant toute remise sous tension électrique.
• Le raccord diélectrique protège contre l’électrolyse, mais ne traite pas le calcaire ni les défauts d’entretien du ballon.

Raccord diélectrique de chauffe-eau : comprendre la corrosion galvanique

Le raccord diélectrique, parfois appelé raccord isolant, est une pièce de plomberie conçue pour séparer électriquement deux éléments métalliques de nature différente. Il associe généralement des parties filetées métalliques à une bague isolante en polymère résistant à la chaleur et à l’eau sanitaire. Cette conception paraît simple, mais elle protège une zone particulièrement sensible : la jonction entre le chauffe-eau et le réseau de distribution.

Le phénomène à éviter porte le nom de corrosion galvanique. Il survient lorsque deux métaux aux comportements électrochimiques différents sont reliés en présence d’eau. Le cuivre et l’acier sont fréquemment concernés dans les logements. L’eau du réseau, surtout lorsqu’elle est chauffée, peut alors favoriser le passage d’un faible courant entre ces matériaux. L’installation se comporte comme une petite pile : le métal le plus vulnérable se dégrade progressivement.

Sur un ballon d’eau chaude, cette dégradation se concentre souvent autour des sorties de cuve, des filetages et des raccords. Elle peut se manifester par une coloration brun-orangé, des dépôts, un écrou difficile à démonter ou un suintement très discret. Au début, l’eau chaude reste disponible et l’appareil semble fonctionner normalement. C’est justement ce qui rend le problème trompeur : la corrosion travaille hors du regard des occupants, parfois dans un placard, un faux plafond ou une buanderie peu visitée.

Dans une maison rénovée à Nantes, Camille conserve le réseau cuivre existant pour limiter les travaux. Le nouveau chauffe-eau est installé avec une cuve récente, un groupe de sécurité neuf et une évacuation conforme. Sans raccord isolant, les tubes cuivre restent toutefois directement associés aux tubulures acier du ballon. La rénovation est fonctionnelle, mais elle ne protège pas durablement les zones de connexion. Quelques années plus tard, une petite auréole sous l’appareil pourrait révéler une attaque déjà avancée.

Le raccord diélectrique ne rend pas la cuve invulnérable. Il ne remplace ni l’anode de protection interne, ni un entretien adapté, ni le contrôle régulier du groupe de sécurité. Il traite néanmoins un risque précis et évitable : la continuité électrique entre matériaux incompatibles. Pour cette raison, les fabricants de chauffe-eau prévoient souvent un raccord de ce type avec leurs appareils ou indiquent son emploi dans leurs prescriptions de pose.

La durée de vie d’un ballon dépend de nombreux paramètres : qualité de l’eau, température réglée, fréquence d’utilisation, entretien, ventilation du local et qualité de l’installation. Un appareil bien entretenu peut couramment durer autour de dix à douze ans, parfois davantage. À l’inverse, une corrosion localisée au niveau des raccordements peut compromettre bien plus tôt un équipement pourtant récent. Le raccord diélectrique protège moins un simple écrou que l’ensemble de la durée de service du chauffe-eau.

Un ou deux raccords diélectriques sur un chauffe-eau selon les tuyaux

La question du nombre de raccords à prévoir ne se résout pas par une réponse unique. Elle dépend du matériau qui arrive réellement au chauffe-eau, mais aussi de la présence d’un groupe de sécurité en inox, de flexibles sanitaires et de portions de réseau rénovées. Une installation peut par exemple associer du cuivre ancien dans les murs, du multicouche dans un placard technique et un flexible tressé près du ballon. C’est donc l’ensemble de la liaison qu’il faut observer.

Un raccord sur la sortie d’eau chaude est le minimum à privilégier. Cette sortie est généralement repérée par une collerette rouge. Elle rejoint souvent le réseau de distribution en cuivre, notamment dans les appartements et maisons construits avant la généralisation des canalisations synthétiques. Le raccord isolant se visse directement sur cette sortie, avant tout tube ou flexible qui conduit l’eau chaude vers les robinets.

Lorsque l’arrivée d’eau froide est également réalisée en cuivre, la pose de deux pièces isolantes est la solution la plus cohérente. Le second raccord se place alors directement sur l’entrée bleue du ballon. Le groupe de sécurité vient ensuite se monter sur ce raccord. Cette disposition est importante : si l’isolant est installé après le groupe de sécurité, une partie métallique demeure en contact direct avec le chauffe-eau et la protection perd une partie de son intérêt.

Le PER est facilement reconnaissable à son tube souple, souvent gainé, tandis que le multicouche présente une tenue plus rigide et des raccords spécifiques. Ces matériaux ont un comportement isolant qui change l’analyse. Dans cette configuration, un seul raccord sur l’eau chaude peut être suffisant, à condition que le montage côté eau froide ne réintroduise pas une continuité cuivre-acier par un accessoire métallique.

Un mitigeur thermostatique ne modifie pas ce choix. Cet équipement mélange l’eau chaude et l’eau froide pour limiter les risques de brûlure, notamment dans une salle de bains familiale. Sa fonction est utile pour le confort sanitaire, mais elle n’a pas d’effet direct sur les phénomènes électrochimiques au niveau du ballon. La présence d’un mitigeur ne justifie donc ni l’ajout systématique ni la suppression d’un raccord isolant.

Avant l’achat, il est prudent de prendre une photo nette des deux connexions du chauffe-eau et d’identifier les diamètres de filetage. Une vérification de quelques minutes évite un accessoire incompatible ou un montage improvisé dans un espace étroit. La bonne décision ne dépend pas du nombre de pièces vendues, mais de la nature réelle des matériaux à isoler.

Comment installer correctement un raccord diélectrique de chauffe-eau

La pose d’un raccord diélectrique demande peu d’outils, mais exige une méthode stricte. L’objectif n’est pas seulement d’obtenir un montage qui ne fuit pas à l’instant de la remise en eau. Il s’agit aussi de préserver la bague isolante interne, d’assurer l’accessibilité future des éléments et d’éviter une mise sous tension dangereuse du chauffe-eau.

La première règle concerne l’électricité. Le disjoncteur dédié au ballon doit être coupé au tableau avant toute manipulation. Un chauffe-eau électrique ne doit jamais être alimenté lorsque sa cuve est vide ou partiellement remplie. Une résistance mise sous tension à sec peut surchauffer très rapidement et être endommagée. La sécurité hydraulique et la sécurité électrique sont donc indissociables pendant cette opération.

1. Couper l’alimentation électrique du chauffe-eau au tableau de répartition.
2. Fermer l’arrivée d’eau générale ou la vanne placée en amont du ballon.
3. Ouvrir un robinet d’eau chaude afin de faire retomber la pression du circuit.
4. Nettoyer les filetages et retirer les restes de filasse, de ruban PTFE ou de rouille.
5. Visser le raccord isolant sur l’entrée bleue lorsqu’un second raccord est prévu.
6. Installer ensuite le groupe de sécurité sur cette liaison froide.
7. Monter le raccord diélectrique sur la sortie rouge, puis raccorder le départ d’eau chaude.
8. Remettre l’eau, purger l’air aux robinets et vérifier chaque jonction avant de rétablir le courant.

Les joints toriques fournis avec le raccord ont une fonction centrale. Ils doivent être propres, souples, correctement positionnés et non pincés. Un joint écrasé ou durci mérite d’être remplacé plutôt que réutilisé. Sur les filetages qui nécessitent une étanchéité complémentaire, la filasse de lin associée à une pâte adaptée reste une solution éprouvée. Le ruban PTFE peut également convenir, à condition d’être enroulé dans le sens du vissage afin qu’il ne se déroule pas au serrage.

Le serrage demande de la mesure. Une clé plate adaptée permet d’appliquer un effort propre et régulier. À l’inverse, une pince multiprise peut marquer les écrous, provoquer un appui irrégulier et fragiliser certaines parties du raccord. Serrer davantage ne corrige pas un joint mal placé ; cela peut au contraire déformer l’assemblage et produire une micro-fuite difficile à localiser.

Après remise en eau, l’air emprisonné dans le circuit s’évacue par les robinets d’eau chaude. Le débit peut tousser ou projeter de l’air pendant quelques instants. Ce comportement est normal. En revanche, une goutte qui revient après essuyage, une humidité au bas d’un raccord ou une trace d’eau sous le ballon impose de reprendre le montage avant toute remise sous tension.

Dans un placard de cuisine, une fuite lente peut gonfler un panneau de meuble avant d’être détectée. Dans un appartement, elle peut aussi affecter le plafond du voisin du dessous. Pour connaître les autres origines possibles d’un désordre hydraulique, il est utile de consulter ce guide sur les causes d’une fuite de chauffe-eau. Une installation réussie est sèche, remplie, purgée et contrôlée avant le retour de l’alimentation électrique.

Raccord diélectrique rigide ou flexible inox pour le ballon d’eau chaude

Le raccord diélectrique rigide n’est pas le seul élément que l’on rencontre entre un ballon et le réseau de plomberie. Les flexibles sanitaires tressés en inox sont courants dans les rénovations, surtout lorsqu’un mur n’est pas parfaitement d’aplomb, que les sorties sont décalées ou que l’accès au chauffe-eau est limité. Leur souplesse facilite la pose, mais elle ne doit pas conduire à confondre facilité d’installation et protection électrochimique.

Un flexible inox n’est pas automatiquement un raccord diélectrique. Certains modèles intègrent un tube intérieur non conducteur, en polyéthylène ou en matériau synthétique adapté à l’eau sanitaire. Selon leur conception, ils peuvent limiter la continuité électrique. D’autres, en revanche, conservent une liaison métallique par leurs embouts ou leur structure. La seule apparence tressée inox ne permet donc pas de conclure que le ballon est correctement isolé du cuivre.

Un raccord rigide de qualité présente plusieurs atouts. Il est conçu pour supporter durablement la pression du réseau, les cycles de température et une installation fixe. Lorsqu’il est correctement positionné, il reste lisible et facilement contrôlable. Dans une buanderie ou un local technique, une liaison droite et dégagée facilite également le démontage du groupe de sécurité, le remplacement d’un joint ou l’entretien futur du ballon.

Le flexible reste pertinent quand il répond à un besoin concret. Il peut compenser un léger défaut d’alignement entre une sortie murale et le chauffe-eau, ou éviter des modifications lourdes de tuyauterie dans une rénovation. Il doit toutefois être certifié pour l’eau chaude sanitaire, posséder une longueur adaptée et demeurer visible. Un modèle trop court travaille en traction ; un modèle trop long forme des boucles inutiles où l’inspection devient moins simple.

• Raccord rigide : adapté aux liaisons bien alignées, durable et simple à inspecter.
• Flexible sanitaire certifié : utile lorsque la géométrie du local impose une liaison souple.
• Accès permanent : nécessaire pour surveiller les joints, les écrous et le groupe de sécurité.
• Absence de contrainte : un flexible ne doit ni être plié brutalement, ni vrillé, ni comprimé derrière un habillage.

La question du calcaire doit rester distincte. Un raccord isolant agit contre la corrosion galvanique ; il ne réduit pas l’entartrage. Dans les secteurs où l’eau est dure, le tartre peut s’accumuler sur la résistance et dans la cuve. Un chauffe-eau doté d’une résistance stéatite, protégée par un fourreau, peut alors faciliter l’entretien et conserver de meilleures performances dans le temps. Le réglage raisonnable de la température et un entretien adapté participent aussi à la maîtrise des consommations d’énergie.

Camille choisit finalement une liaison rigide sur le départ d’eau chaude, parfaitement aligné, et un flexible certifié sur une arrivée difficile d’accès. Le raccord diélectrique demeure placé au bon endroit, directement à la sortie du ballon. Cette solution ne multiplie pas les accessoires ; elle répond simplement aux contraintes du bâti. Le montage durable est celui qui associe le bon matériau, la bonne fonction et une inspection possible sans démontage complexe.

Contrôles de sécurité plomberie et signes d’usure du raccord diélectrique

Une absence de fuite le jour de la pose ne dispense pas d’un contrôle régulier. La corrosion galvanique évolue lentement, et les raccordements situés au-dessus d’un ballon ou derrière un cache restent souvent oubliés. Un regard annuel permet pourtant de repérer des anomalies simples : traces brunâtres, humidité persistante, dépôt blanchâtre lié à une fuite, écrou marqué ou odeur métallique dans un local fermé.

Ce contrôle peut être associé à l’entretien du groupe de sécurité, conformément aux recommandations de son fabricant. Le groupe évacue naturellement une petite quantité d’eau pendant les cycles de chauffe, car l’eau se dilate lorsqu’elle monte en température. Son évacuation doit rester visible et correctement raccordée. En revanche, une humidité provenant d’un raccord supérieur ou d’une tubulure n’a pas la même origine et mérite une vérification plus attentive.

Un chiffon sec suffit souvent pour distinguer une ancienne trace d’une fuite active. Après avoir essuyé soigneusement les raccords, il est utile de revenir quelques heures plus tard, notamment après une période de chauffe. Une goutte réapparue indique qu’un joint, un filetage ou un serrage doit être repris. Il ne faut pas attendre qu’un écoulement s’aggrave : dans un placard fermé, les premiers dommages concernent souvent le mobilier avant d’être visibles.

Les documents liés à l’installation méritent également d’être conservés : facture du chauffe-eau, référence du groupe de sécurité, modèle des raccords et photographies prises juste après les travaux. En cas de remplacement sous garantie ou de recherche de fuite, ces éléments rendent le diagnostic plus clair. Ils permettent aussi de vérifier que le montage respecte les préconisations du fabricant, notamment lorsque le ballon est installé dans un logement locatif ou une copropriété.

Un raccord isolant de bonne qualité peut accompagner le chauffe-eau pendant environ dix à quinze ans. Malgré cela, lors du remplacement d’un ballon, il est préférable de repartir avec des raccords et des joints neufs. Une pièce ancienne peut sembler intacte tout en ayant subi des cycles thermiques, un démontage difficile ou une déformation invisible. Le coût de ce renouvellement reste limité au regard des conséquences possibles d’une fuite.

Certains signaux imposent l’intervention d’un plombier chauffagiste : corrosion étendue sur les tubulures, filetage abîmé, fuite répétée après changement de joint, groupe de sécurité inaccessible, doute sur le matériau des canalisations ou installation électrique non conforme. La prudence est particulièrement nécessaire lorsque le ballon est placé au-dessus d’un espace habité, d’un parquet, d’un tableau électrique ou d’un plafond voisin.

Dans la buanderie sous escalier de Camille, un contrôle annuel évite que le chauffe-eau reste un équipement oublié. Le groupe de sécurité est vérifié, les raccords sont essuyés et l’évacuation observée. Cette routine prend peu de temps, mais elle préserve une zone technique capable de provoquer des dégâts coûteux si elle est négligée. La meilleure sécurité plomberie repose sur des raccordements adaptés, visibles et contrôlés avant que le moindre suintement ne devienne un dégât des eaux.

Où installer le raccord diélectrique sur l’arrivée d’eau froide ?

Lorsqu’un raccord est nécessaire côté eau froide, il se visse directement sur l’entrée bleue du chauffe-eau. Le groupe de sécurité se monte ensuite sur ce raccord afin d’isoler correctement le ballon du réseau métallique en amont.

Un seul raccord diélectrique suffit-il pour un chauffe-eau ?

Un raccord sur la sortie d’eau chaude est la configuration minimale courante. Si les arrivées d’eau froide et d’eau chaude sont toutes deux en cuivre, deux raccords offrent une protection plus complète contre la corrosion galvanique.

Le raccord diélectrique empêche-t-il la formation de calcaire ?

Non. Il limite les phénomènes électrochimiques entre métaux différents, mais ne traite pas le tartre. Une eau dure nécessite un entretien adapté du ballon et peut justifier le choix d’une résistance stéatite.

Peut-on remettre le courant juste après avoir raccordé le chauffe-eau ?

Non. L’alimentation électrique doit être rétablie uniquement lorsque la cuve est entièrement remplie, que l’air a été purgé par les robinets d’eau chaude et qu’aucune fuite n’est visible autour des raccords.
